Serie Vents Micra 100

Kompaktes Basis-Wand-Lüftungsanlage mit einer Förderleistung bis 100 m³/h

Wärmetauschertyp: Gegenstrom
Material des Wärmetauschers: Polystyrol, Enthalpie
In schallgedämmtem Gehäuse

MICRA 100 ist eine Einzelraumlüftungsanlage für die energiesparende, dezentrale Lüftung von öffentlichen und gewerblichen Gebäuden, Wohnungen und Häusern. Die Lüftungsanlage bietet eine ideale Lösung für eine einfache und effiziente Belüftung in Neubauten sowie Altbauten. Dank des Aufbaus der Einzelraumlüftungsanlage ist kein Rohrverlauf erforderlich.

EIGENSCHAFTEN

Effiziente Be-und Entlüftung von einzelnen Räumen.
Für den Betrieb in den kalten Klimazonen ist eine Modifikation mit elektrischer Vorheizung oder Nachheizung verfügbar.
Modifikation mit einem Enthalpie-Wärmetauscher für feuchte und heiße Klimabedingungen.
EC-Ventilatoren mit geringem Energieverbrauch.
Leiser Betrieb.

Zuluftreinigung durch zwei eingebauten Filtern G4 und F8.
Optional: Aktivkohlefilter F8, H13.
Anschließen eines Lüftungsrohres für die Luftabfuhr aus dem Badezimmer ist möglich.
Einfache Montage.
Kompakte Größe.
Modernes Design.

FUNKTIONSWEISE

STEUERUNG

Ein-/Ausschalten der Anlage.
Einstellung der Lüftungsstufen.
Temperatursollwert für Nachheizregister erhöhen (für Modelle mit einem Nachheizregister).
Ein-/Ausschalten des Nachheizregisters (bei Modellen mit einem Nachheizregister).
Temperatursollwert für Nachheizregister senken (für Modelle mit einem Nachheizregister).
Ein-/Ausschalten des Timers.
Ein-/Ausschalten des zeitgesteuerten Betriebs

GEHÄUSE

Polymerbeschichtetes Metallgehäuse mit einer Acrylabdeckung. Das moderne Design der Anlage ermöglicht es, sie harmonisch in jedes Interieur zu integrieren. Die Wärme- und Schalldämmung ist aus einer Schicht geschäumten Synthesekautschuks mit einer Dicke von 10 mm ausgestattet. Die Abdeckung bietet bequemen Zugang für die Filterwartung und verfügt über ein Schloss für zusätzliche Sicherheit. Die Anlage ist mit zwei Stutzen Ø 100 mm für die Frischluftzufuhr und die Abluftabsaugung ins Freie ausgestattet. Der dritte Stutzen Ø 100 mm (im Lieferumfang enthalten) kann zusätzlich an die Anlage zur Entlüftung eines Badezimmers angeschlossen werden.

FILTER

Zuluftreinigung durch Panelfiltern mit der Filterklasse G4 und F8. Bei erhöhten Anforderungen an die Luftreinheit kann ein F8 Filter durch einen Filter H13 (separate Bestellung) ersetzt werden. Abluftreinigung durch einen Panelfilter mit der Filterklasse G4.

WÄRMETAUSCHER

Die Lüftungsanlagen MICRA 100 sind mit einem Gegenstrom-Wärmetauscher aus Polystyrol ausgestattet. In der kalten Jahreszeit wird die Abluftwärme auf die Zuluft übertragen, was den Wärmeverlust beim Lüften reduziert. Dabei kann sich Kondensat bilden, das sich in einer speziellen Auffangwanne sammelt und durch das Abluftrohr nach außen abgeleitet wird. In der warmen Jahreszeit wird die Wärme der Außenluft auf die Abluft übertragen. Dadurch wird die Zuluft abgekühlt und entfeuchtet, wodurch Klimaanlagen entlastet werden können.

Die Lüftungsanlage MICRA 100 ERV ist mit einem Enthalpie-GegenstromWärmetauscher ausgestattet. In der kalten Jahreszeit werden die Wärme und Feuchte der Abluft durch den Enthalpie-Wärmetauscher auf die Zuluft übertragen, was Wärmeverluste durch Lüftung reduziert. In der Sommerzeit absorbiert die Abluft die Wärme und Feuchte durch den EnthalpieWärmetauscher aus der Außenluft. Dadurch wird die Zuluft abgekühlt und entfeuchtet, wodurch Klimaanlagen entlastet werden können.

AB- UND ZULUFTKLAPPEN

Um einen Luftstrom bei ausgeschalteter Lüftungsanlage zu verhindern, sind automatische Zu- und Abluftklappen vorhanden.

FROSTSCHUTZ

Die Lüftungsanlage MICRA 100 verfügt über einen Fortluft-Temperatursensor, der den Zuluftventilator bei Frostgefahr abschaltet. Der Wärmetauscher wird durch den warmen Abluftstrom erwärmt. Danach schaltet sich der Zuluftventilator wieder ein und die Lüftungsanlage kehrt in den Normalbetrieb zurück. Die Lüftungsanlagen MICRA 100 E1 verfügen über eine elektrische Vorheizung für den Frostschutz.

VENTILATOREN

Hochleistungs-EC-Motoren mit Außenläufer und Laufrad mit vorwärts gekrümmten Schaufeln. Ein entscheidender Vorteil der elektronisch kommutierten Motoren ist der hohe Wirkungsgrad (bis 90 %).

HEIZREGISTER NE MICRA 100 FÜR KONDENSAT-FROSTSCHUTZ (OPTIONAL)

Beim Betrieb im kalten Klima besteht das Risiko des Einfrierens des Kondensats im Abluftrohr und in der Außehaube. Um die Eisbildung zu vermeiden, ist der Einbau des NE MICRA 100 Heizregisters erforderlich (separate Bestellung).

ANORDNUNG DES LÜFTUNGSSYSTEMS

In jedem Raum, der belüftet werden soll, werden eine oder mehrere Lüftungsanlagen MICRA 100 installiert. Eine Lüftungsanlage kann einen Raum mit einer Fläche bis (maximal) 100 m² effizient belüften. Es kann ein zusätzliches Lüftungsrohr zur Entlüftung eines Badezimmers an die Lüftungsanlage MICRA 100 angeschlossen werden. Hierzu muss die Lüftungsanlage mit einem zusätzlichen Anschlussstutzen (im Lieferumfang enthalten) mit einem Durchmesser von 100 mm bestückt werden.

Verwendungsbeispiel der Lüftungsanlage MICRA 100 für Büroräume

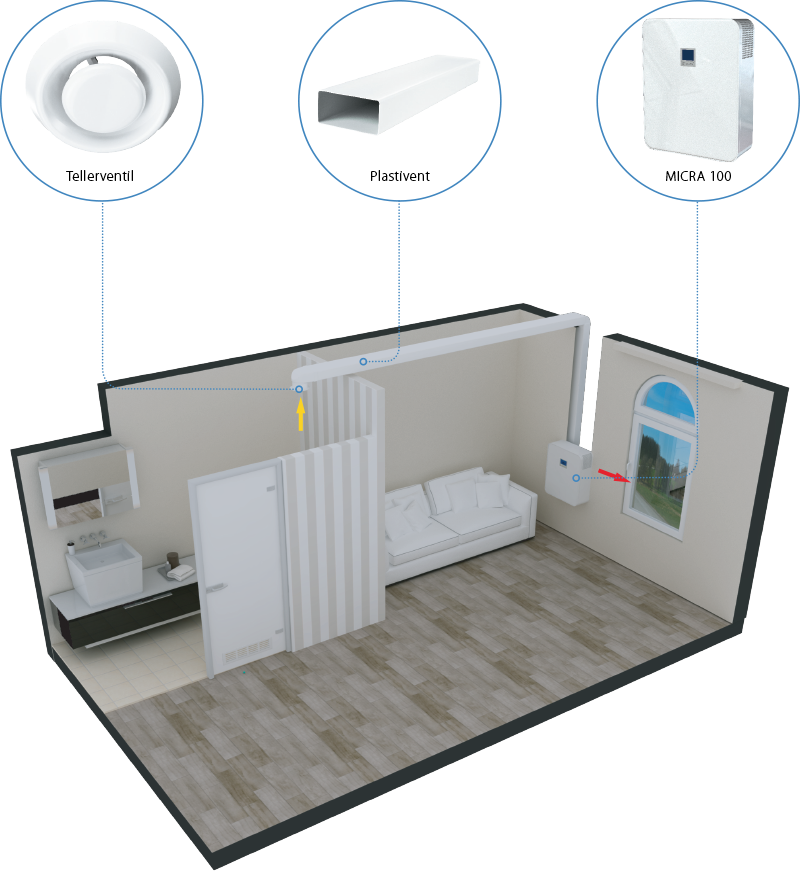

Verwendungsbeispiel der Lüftungsanlage MICRA 100 für kleine Wohnräume

Filter: Wärmetauschertyp: Gegenstrom

Lineup Vents Micra 100	Maximaler Volumenstrom bei 50 Hz, m³/h	Schalldruckpegel LpA bei 3 m, dB(A)	Maximale Effizienz der Wärmerückgewinnung, %	Vorheizregister	Nachheizregister	Steuerung	Montageart
Vents Micra 100	100	39	98			Eingebautes Bedienfeld Fernbedienung Kabelgebundenes Bedienfeld	Wand
Vents Micra 100 ERV	100	39	96			Eingebautes Bedienfeld Fernbedienung Kabelgebundenes Bedienfeld	Wand
Vents Micra 100 E ERV	100	39	96		Elektrisch	Eingebautes Bedienfeld Fernbedienung Kabelgebundenes Bedienfeld	Wand
Vents Micra 100 E1	100	39	98	Elektrisch		Eingebautes Bedienfeld Fernbedienung Kabelgebundenes Bedienfeld	Wand
Vents Micra 100 E1 ERV	100	39	96	Elektrisch		Eingebautes Bedienfeld Fernbedienung Kabelgebundenes Bedienfeld	Wand
