Axial-Mitteldruckventilatoren VENTS VPVO-Serie

  • Beschreibung
  • Modifikationen
  • Downloads
  • Bezeichnungsschlüssel
  • Zubehör
Beschreibung
Beschreibung
VERWENDUNGSZWECK LAUFRAD
  • Die Ventilatoren werden verwendet:
    • Als Teil eines Rauchabzugssystems für Überdruckhaltung um einen Differenzdruck im Überdruck in Treppenschächten, Schleusen und Aufzugsschächten zu schaffen, um die Rauchausbreitung in diesen Räumlichkeiten zu verhindern. Es sorgt für den Schutz der Menschen auf den Fluchtweg vor den Auswirkungen von Brandgefahren und schafft auch die Möglichkeit für Feuerbekämpfungmaßnahmen.
    • In allgemeinen Lüftungssysteme für Industrie-, öffentliche und Wohngebäude.
  • Je nach der Standardgröße und der erforderlichen Leistung sind die Ventilatoren mit Laufräder mit 6 bzw. 8 Laufradschaufeln und einem Neigungswinkel von 20 ° bis 50 ° mit einem Pitch von 2,5 bis 5° verwendet, um eine genaue Abstimmung mit dem Arbeitspunkt sicherzustellen.
  • Die speziell entwickelte Laufradschaufeln bieten einen hohen Wirkungsgrad des Ventilators bei niedrigem Geräuschpegel.
  • Das Laufrad ist dynamisch ausgewuchtet.
  • Das geringe Gewicht und Massenträgheitsmoment des Laufrades tragen zum schnellen Start des Ventilators bei.
  • Die Laufradschlauffeln des Ventilators können ausgestattet werden:
    • PAG: glasfaserverstärktes Polyamid
    • AL: Aluminium.
  • Bitte bestätigen Sie das Material der Laufradschaufeln bei Ihrer Bestellung.
AUFBAU
  • Das Metall-Gehäuse mit ausgerollten Flanschen bietet eine hohe Steifigkeit und minimale Abstände zwischen dem Gehäuse und den Schaufeln.
  • Eine Zugangstür ist am Ventilatorgehäuse vorgesehen.
  • Alle Komponenten des Gehäuses sind zum Schutz vor Umweltrisiken pulverbeschichtet.
ELEKTROMOTOR
  • Die Ventilatoren sind mit dreiphasigen (400 V/50 Hz) einstufigen 2-, 4- oder 6-poligen Elektromotoren ausgestattet.
  • Motor mit Energieeffizienzklasse IE3 auf Anfrage.
MONTAGE
  • Die Ventilatoren werden auf jeder ebenen Oberfläche oder direkt in einen Luftkanal montiert.
  • Die Ventilatoren sind für eine horizontale und vertikale Montage geeignet.
  • Bei der Montage des Ventilators in einem Lüftungsrohr erfolgt die Verbindung zu den Lüftungsrohren mittels Flanschen.
  • Für die Boden-, Wand- oder Deckenmontage des Ventilators sind O-VO Halterungen verwendet (im Lieferumfang nicht erhalten, separat verfügbar).
  • Die Ventilatoren sind auch für die Montage auf den Dachflächen konstruiert, um die direkte Außenluftzufuhr zu den Treppenbereichen zu gewährleisten.

Montage in Abwesenheit des Kanalsystems vor dem Ventilator

  • In Abwesenheit eines Kanalsystems vor dem Axialventilator es notwendig, den Eingangskonus VK-VO zu montieren, um die aerodynamischen Parameter des Luftstroms zu verbessern.

Montage des Ventilators in Kanalsysteme

  • Um einen gleichmäßigen Luftstrom des Ventilators zu gewährleisten, wird es empfohlen, ein gerades Lüftungsrohr mit einer Querschnittsfläche zu montieren, die der Querschnittsfläche des Ventilators entspricht.
  • Die Länge dieses Abschnitts muss 3 ÷ 4 D (D - Innendurchmesser des Ventilators) betragen.
  • Die Länge des geraden Abschnitts hinter dem Ventilator muss 1,5 ÷ 2 D betragen.
  • Die Reduzierung der empfohlenen Länge der Lüftungsrohre reduziert den Druck und die Förderleistung des Ventilators.
  • Es wird empfohlen die flexible VVGF-Einsätze für Schwingungsdämpfung und Geräuschdämmung zu verwenden.

Montage in Abwesenheit des Kanalsystems nach dem Ventilator

  • Wenn der Axialventilator das Endgerät im ist (in Abwesenheit eines Kanalsystems  ein Diffusor montiert werden, um die Geschwindigkeit und den dynamischen Druck des Ventilators zu reduzieren.
  • Durch Verringerung der Luftaustrittsgeschwindigkeit werden die "Stoß" Verluste signifikant reduziert (im Verhältnis zum Quadrat der Geschwindigkeitsabnahme).
  • Es wird nicht empfohlen, den Konfusor nach dem Ventilator zu platzieren.



Montage im der Nähe der Wendebereiche

  • Wenn es notwendig ist, den Ventilator direkt nach dem Wendebereich (Knie) zu montieren, werwenden Sie ein Wendebereich mit einem großen Biegeradius oder ein System der internen Leitschaufeln.

Montage im Übergang von einem Durchmesser zum anderen

Beim Übergang von einem kleineren zu einem größeren Durchmesser verwenden Sie ein Übergangsdiffusor, bei dem der Öffnungswinkel 12° nicht überschreiten muss.

Montage in vollgestellten Räumen

  • Um den Normalbetrieb des Ventilators in engen Räumen zu gewährleisten, ist es notwendig, einen ausreichenden Abstand der Eingangs- und Ausgangsflanschen von dem Boden, Wänden, sperrigen Geräten und Hindernisse sicherzustellen.

KOMPLETTLÖSUNGEN FÜR AXIALVENTILATOREN

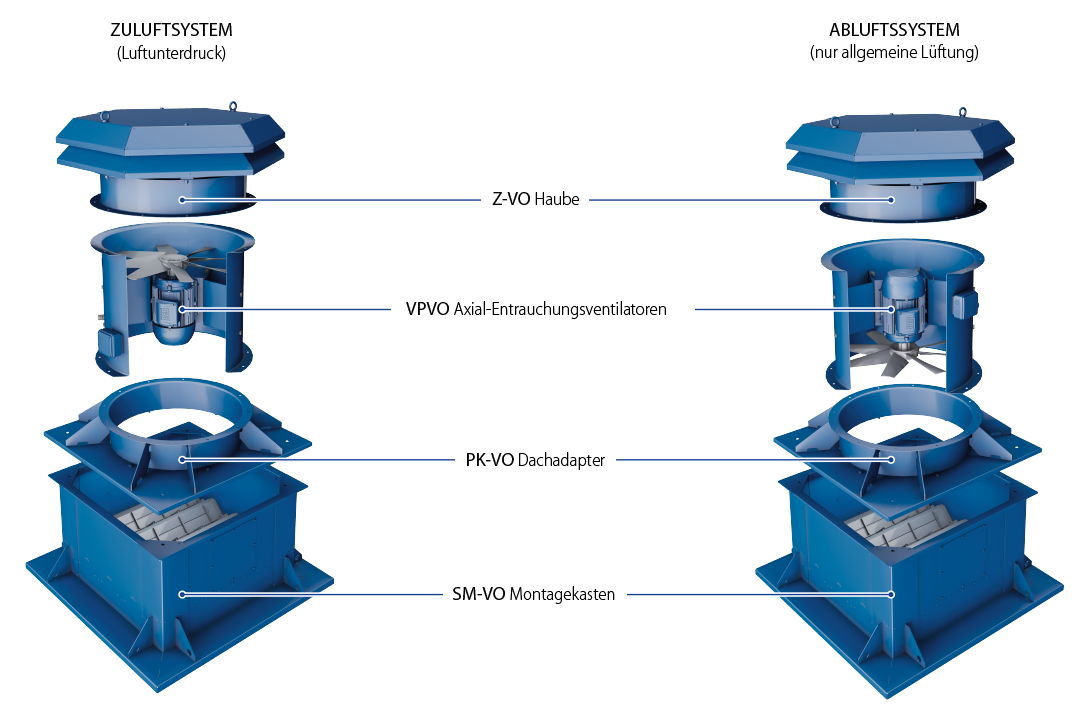

MONTAGEBEISPIEL DER AXIALVENTILATOREN AUF DACHFLÄCHEN
Modifikationen
Name der Modifikation
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Downloads
Downloads
Das Bild "VENTS VPVO" für Ihre Seite herunterladen (png 325.12Kb)
Hochauflösende Produktabbildungen herunterladen "VENTS VPVO" (psd 4.04Mb)
Kataloge "VPVO Axialventilatoren. VDO Axial-Entrauchungsventilatoren" (pdf 32.85Mb)
Broschüre "VENTS VPVO" (pdf 13.25Mb)
Betriebsanleitung "VENTS VPVO" (pdf 3.13Mb)
Bezeichnungsschlüssel
Bezeichnungsschlüssel

Zubehör
Zubehör
Ventilator Ø 400 Ø 450 Ø 500 Ø 560 Ø 630 Ø 710 Ø 800 Ø 900 Ø 1000 Ø 1120 Ø 1250
Halterung O-VO-400 O-VO-450 O-VO-500 O-VO-560 O-VO-630 O-VO-710 O-VO-800 O-VO-900 O-VO-1000 O-VO-1120 O-VO-1250
Flansche F-VO-400 F-VO-450 F-VO-500 F-VO-560 F-VO-630 F-VO-710 F-VO-800 F-VO-900 F-VO-1000 F-VO-1120 F-VO-1250
Flexibler Einsatz VVGF-VO-400 VVGF-VO-450 VVGF-VO-500 VVGF-VO-560 VVGF-VO-630 VVGF-VO-710 VVGF-VO-800 VVGF-VO-900 VVGF-VO-1000 VVGF-VO-1120 VVGF-VO-1250
Flexibler Einsatz bis 400 °С VVGF-VO-400 - 400/2 VVGF-VO-450 - 400/2 VVGF-VO-500 - 400/2 VVGF-VO-560 - 400/2 VVGF-VO-630 - 400/2 VVGF-VO-710 - 400/2 VVGF-VO-800 - 400/2 VVGF-VO-900 - 400/2 VVGF-VO-1000 - 400/2 VVGF-VO-1120 - 400/2 VVGF-VO-1250 - 400/2
Haube Z-VO-400 Z-VO-450 Z-VO-500 Z-VO-560 Z-VO-630 Z-VO-710 Z-VO-800 Z-VO-900 Z-VO-1000 Z-VO-1120 Z-VO-1250
Dachadapter PK-VO-400 PK-VO-450 PK-VO-500 PK-VO-560 PK-VO-630 PK-VO-710 PK-VO-800 PK-VO-900 PK-VO-1000 PK-VO-1120 PK-VO-1250
Montagekasten SM-VO 400-450 SM-VO 500 SM-VO 560-630 SM-VO 710-800 SM-VO 900 SM-VO 1000-1120 SM-VO 1250
Einströmdüse VK-VO-400 VK-VO-450 VK-VO-500 VK-VO-560 VK-VO-630 VK-VO-710 VK-VO-800 VK-VO-900 VK-VO-1000 VK-VO-1120 VK-VO-1250
Rückschlagklappe КОМ-ВО-400 КОМ-ВО-450 КОМ-ВО-500 КОМ-ВО-560 КОМ-ВО-630 КОМ-ВО-710 КОМ-ВО-800 КОМ-ВО-900 КОМ-ВО-1000 КОМ-ВО-1120 КОМ-ВО-1250
Rückschlagklappe КОМ1-ВО-400 КОМ1-ВО-450 КОМ1-ВО-500 КОМ1-ВО-560 КОМ1-ВО-630 КОМ1-ВО-710 КОМ1-ВО-800 КОМ1-ВО-900 КОМ1-ВО-1000 КОМ1-ВО-1120 КОМ1-ВО-1250
Schalldämpfer SR SR-400-1D SR-450-1D SR-500-1D SR-560-1D SR-630-1D SR-710-1D SR-800-1D SR-900-1D SR-1000-1D SR-1120-1D SR-1250-1D
SR-400-1.5D SR-450-1.5D SR-500-1.5D SR-560-1.5D SR-630-1.5D SR-710-1.5D SR-800-1.5D SR-900-1.5D SR-1000-1.5D SR-1120-1.5D SR-1250-1.5D
SR-400-2D SR-450-2D SR-500-2D SR-560-2D SR-630-2D SR-710-2D SR-800-2D SR-900-2D SR-1000-2D SR-1120-2D SR-1120-2D
Schalldämpfer SRV SRV-400-1D SRV-450-1D SRV-500-1D SRV-560-1D SRV-630-1D SRV-710-1D SRV-800-1D SRV-900-1D SRV-1000-1D SRV-1120-1D SRV-1250-1D
SRV-400-1.5D SRV-450-1.5D SRV-500-1.5D SRV-560-1.5D SRV-630-1.5D SRV-710-1.5D SRV-800-1.5D SRV-900-1.5D SRV-1000-1.5D SRV-1120-1.5D SRV-1250-1.5D
SRV-400-2D SRV-450-2D SRV-500-2D SRV-560-2D SRV-630-2D SRV-710-2D SRV-800-2D SRV-900-2D SRV-1000-2D SRV-1120-2D SRV-1120-2D
Schutzgitter SZ-VO-400 SZ-VO-450 SZ-VO-500 SZ-VO-560 SZ-VO-630 SZ-VO-710 SZ-VO-800 SZ-VO-900 SZ-VO-1000 SZ-VO-1120 SZ-VO-1250
Vibrationsabsorbierendes Verbindungsstück VVCp*
Vibrationsabsorbierendes Verbindungsstück VVCr*

* Auswahl nach Gewicht des Ventilators
