Serie Vents VSK

ANWENDUNG

Entwickelt, um verschmutzte heiße fetthaltige Luft bis 120 °C abzusaugen (bei Verwendung von Fettfiltern), unter Bedingungen mit hohem Widerstand. Ideale Funktion in verschiedenen Lüftungssystemen für:

• Restaurant- oder Caféküchen;
• industrielle Bäckereien;
• Entfernung von Gasen, die bei Schweißarbeiten entstehen.

REGELUNG DER LÜFTUNGSSTUFE

Drehstrommotoren: Stufenlose Regelung der Lüftungsstufe mit Trafo-Drehzahlregler ist für alle Modelle verfügbar.

Einphasenmotoren: Stufenlose Regelung der Lüftungsstufe mit Trafo-Drehzahlregler ist für Modelle mit R-Option verfügbar (VSK *** R 2/4E).

MONTAGE

Die Ventilatoren sind für die Montage mit quadratischen oder runden Lüftungsrohren unter Verwendung eines flexiblen Adapters mit entsprechendem Querschnitt ausgelegt.

Der Ventilator kann mit Stützen, Aufhängern oder Halterungen befestigt werden.

Der Ventilator kann in beliebiger Lage eingebaut werden, sofern der Pfeil auf dem Ventilatorgehäuse der Luftrichtung im System entspricht.

Während der Montage muss der Zugang für die Wartung des Ventilators gewährleistet werden.

AUFBAU

Das Gehäuse des Ventilators besteht aus wärme- und schallgedämmten Zweischichtplatten aus Aluzink.

Die Platten sind mit 20 mm dicker, nicht brennbarer Mineralwolle isoliert.

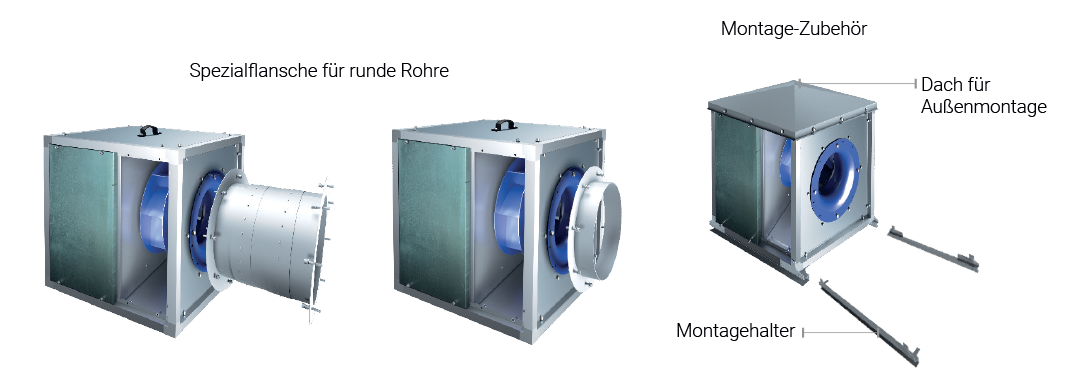

Die Anschlussstutzen, die auch als schwingungsdämpfende Einsätze dienen, können einen quadratischen oder runden Querschnitt haben.

Die Stutzen mit rundem Querschnitt sind mit Gummidichtungen ausgestattet.

Die Anschlussstutzen sind nicht im Lieferumfang enthalten, sie werden separat bestellt. Der außerhalb des Luftstroms liegende Elektromotor ist auf einer zusätzlichen Platte im Inneren des Ventilators montiert.

ELEKTROMOTOR

Hochzuverlässiger Einphasen- oder Drehstrommotor mit Kurzschlussläufer und Hochleistungs-Radiallaufrad aus Stahl mit rückwärts gekrümmten Schaufeln.

Motorwicklungsklasse – F.

Schutzart – IP55.
