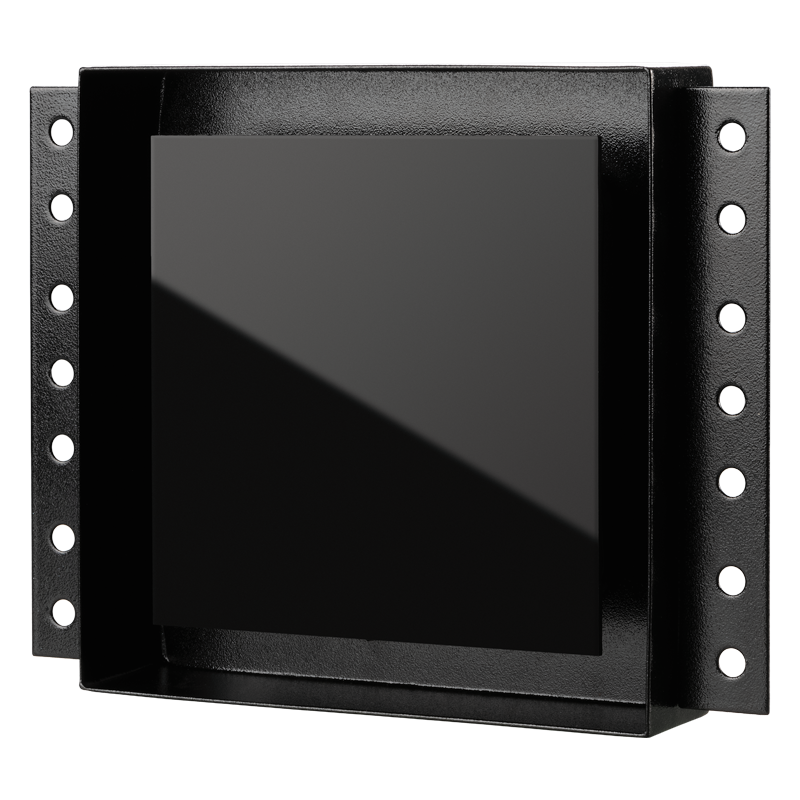

Серия Вентс Стоун

Новинка

Осевые вентиляторы скрытого монтажа для вытяжной вентиляции

Для скрытого монтажа вровень со стеной, отделанной керамической плиткой или декоративными панелями.
Постоянная или периодическая вентиляция санузлов, душевых, кухонь и других бытовых помещений.
Для монтажа в вентиляционные шахты или соединения с воздуховодами.
Перемещение потока воздуха малой и средней величины на небольшие расстояния при малом сопротивлении вентиляционной системы.
Для монтажа с воздуховодами Ø 100.

Вентилятор имеет металлический корпус для надёжности монтажа и остальные элементы из высококачественного и крепкого АБС-пластика.
Лёгкое снятие центральной панели для чистки и настройки.
Конструкция крыльчатки позволяет повысить эффективность вентилятора и увеличить срок эксплуатации двигателя.
Класс защиты – IP24.

Стоун К – вентилятор оборудован обратным клапаном для предотвращения обратной тяги.
Стоун Л – двигатель оборудован подшипниками качения для увеличения срока эксплуатации (около 40 тыс. рабочих часов) и установка вентилятора под любым углом; подшипники не требуют обслуживания и имеют запас смазочного материала достаточный для всего срока эксплуатации.
Стоун турбо – двигатель с повышенной продуктивностью.

Стоун T – оборудован регулируемым таймером задержки отключения (от 2 до 30 минут).
Стоун TH – оборудован регулируемым таймером задержки отключения (от 2 до 30 минут) и датчиком влажности (порог срабатывания – 60-90 %).

Варианты цветового исполнения

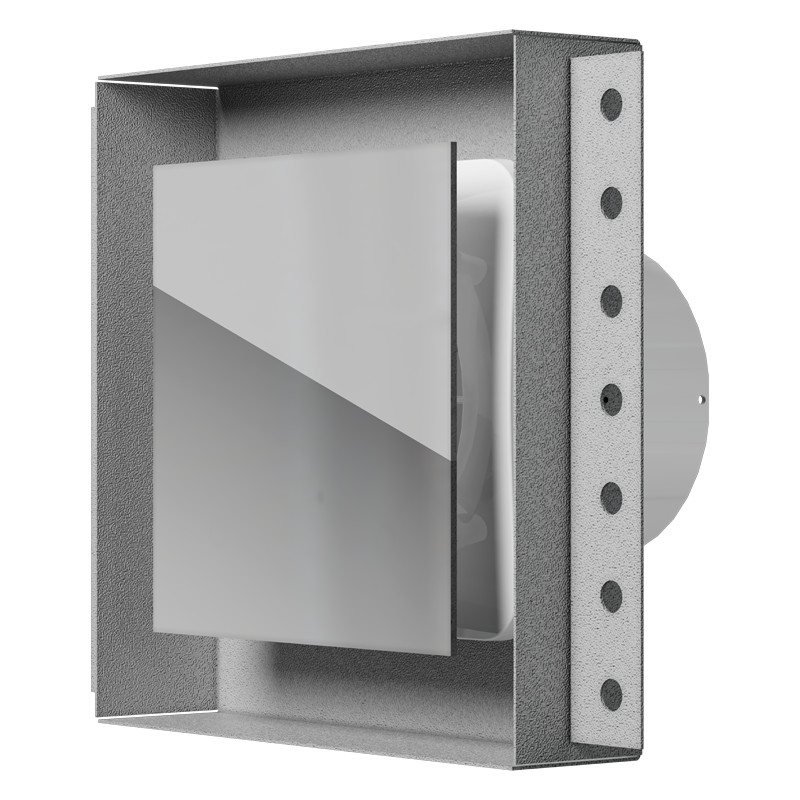

Cтоун серый

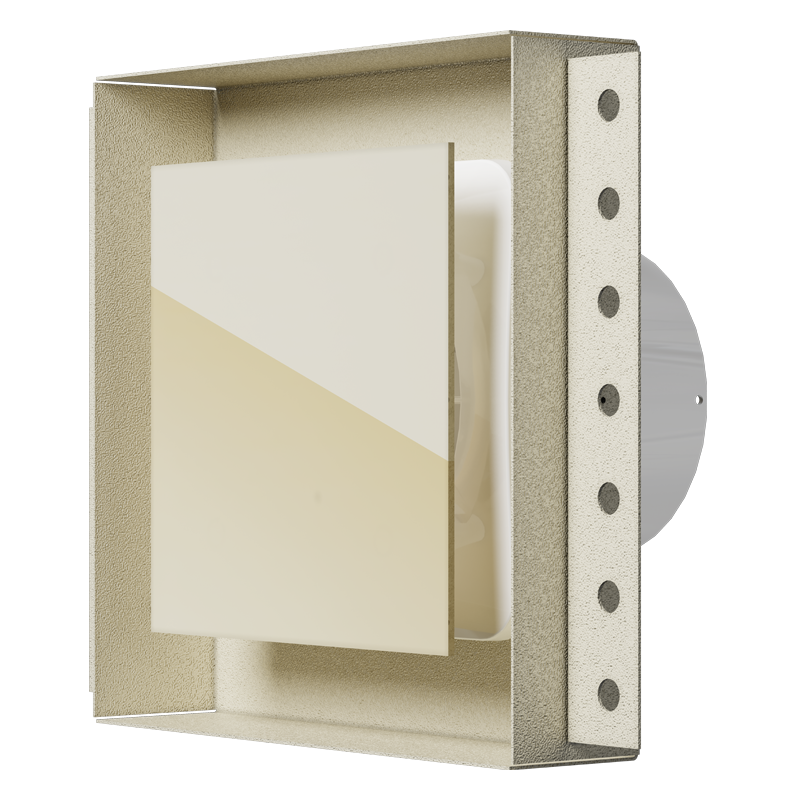

Cтоун бежевый

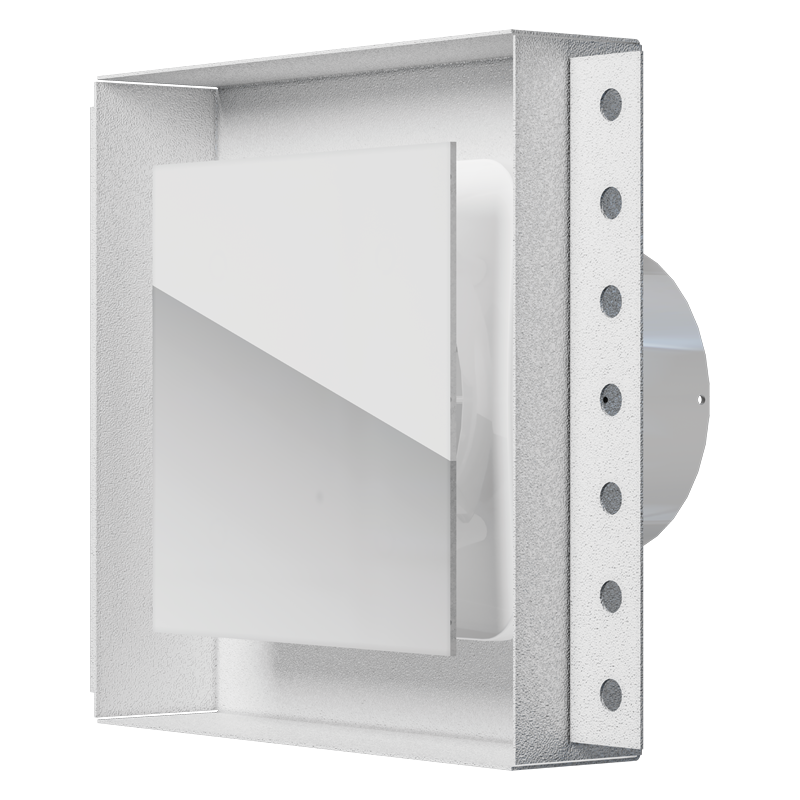

Cтоун белый

Управление

Ручное:

с помощью комнатного выключателя освещения. Выключатель не входит в комплект поставки;
регулирование скорости может осуществляться с помощью тиристорного регулятора. Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН.

Автоматическое:

с помощью электронного блока управления БУ-1-60. Блок управления поставляется отдельно;
с помощью таймера «Т» (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в промежутке времени от 2 до 30 минут после его остановки с помощью выключателя);
с помощью датчика влажности и таймера «TH» (если влажность в помещении превысит установленное на датчике значение 60-90 %, вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придёт в норму; далее вентилятор отрабатывает время, установленное на таймере, и выключается).

Монтажные особенности

Корпус вентилятора монтируется полностью в стену под керамическую плитку либо иное декоративное покрытие.
Вентилятор устанавливается непосредственно в прорезь вентиляционной шахты.
При удалённом расположении вентиляционной шахты возможно использование гибких воздуховодов.
Присоединение воздуховода к выходному фланцу вентилятора осуществляется с помощью хомута.
Лицевая панель покрывается тем же покрытием и регулируется в уровень стены.

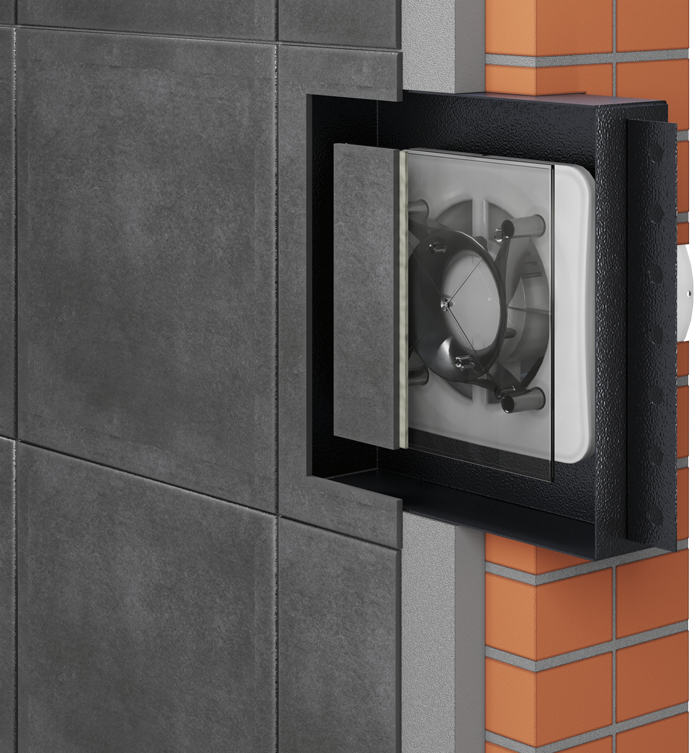

Пример монтажа

Модельный ряд Вентс Стоун	Размер подключаемого воздуховода, мм	Номинальная мощность, Вт	Максимальный расход воздуха, м³/час	Уровень звукового давления LpA на расстоянии 3 м, дБ(А)
Вентс 100 Стоун	100	14	90	33
Вентс 100 Стоун К	100	14	90	33
Вентс 100 Стоун Л	100	14	90	33
Вентс 100 Стоун Т	100	14	90	33
Вентс 100 Стоун ТН	100	14	90	33
Вентс 100 Стоун турбо	100	16	113	37
Вентс 100 Стоун К турбо	100	16	113	37
Вентс 100 Стоун Л турбо	100	16	113	37
Вентс 100 Стоун Т турбо	100	16	113	37
Вентс 100 Стоун ТН турбо	100	16	113	37
