Vents Enave-T 550 V A21 R

Vertikale Lüftungsanlagen mit einem Gegenstromwärmetauscher aus Polystyrol oder einem Enthalpie-Wärmetauscher

	Maßeinheit	Enave-T 550 V A21 R
Phasen	-	1
Minimale Versorgungsspannung	V	230
Maximale Versorgungsspannung	V	230
Netzfrequenz	Hz	50/60
Nennleistung	W	346
Stromaufnahme	A	2.4
Maximaler Volumenstrom bei 50 Hz	m³/h	720
Schalldruckpegel LpA bei 3 m	dB(A)	38
Maximale Effizienz der Wärmerückgewinnung	%	85
Wärmetauschertyp	-	Gegenstrom
Material des Wärmetauschers	-	Enthalpie
Gewicht	kg	55
Abluftfilter	-	G4 / Coarse > 60%
Zuluftfilter	-	G4 / Coarse > 60% (option F7 / ePM1 60%)
Maximale Fördermitteltemperatur	°С	40
Minimale Fördermitteltemperatur	°С	-25
Minimale Lufttemperatur der Umgebung	°С	1
Maximale Lufttemperatur der Umgebung	°С	40
Maximale Luftfeuchtigkeit der Umgebung	%	60
Schutzart	-	IP22
Motorschutzart	-	IP44

Warenzeichen	Vents
Modell	Enave-T 550 V A21 R
Spezifischer Energieverbrauch (SEV) (kWh/(m²/a))	Kalt		Durchschnittlich		Warm
	-76.4	A+	-39.9	A	-16.3	E
Typ des Lüftungsgeräts	Bidirektional
Antriebsart	Drehzahlregelung
Typ des Wärmerückgewinnungssystems	Rekuperativ
Wärmerückgewinnungseffizienz bei Referenzvolumenstrom (%)	75
Maximaler Luftvolumenstrom (m³/h)	667
Elektrische Eingangsleistung (W)	341
Referenzvolumenstrom (m³/s)	0.128
Referenzdruckdifferenz (Pa)	50
Spezifische Leistungsaufnahme (SPI) (W/(m³/h))	0.265
Steuerungstypologie	Örtliche Bedarfssteuerung
Maximale interne Leckagerate (%)	2.7
Maximale externe Leckagerate (%)	2.7
Schallleistungspegel (dB(A))	58
Jährlicher Stromverbrauch (JSV) (kWh/a)	Kalt		Durchschnittlich		Warm
	722		185		140
Jährliche Einsparung an Heizenergie (JEH) (kWh/a)	Kalt		Durchschnittlich		Warm
	8574		4383		1982

Passport

"VENTS Enave 350/550 V" Betriebsanleitung 10-2025 (V279DE-02)

8.62 Mb

BIM/CAD-Modelle

Enave(-T) 350 V(E) 380 V(E) CF 550 V(E) - BIM Modell

2.15 Mb

Fotos

Enave-T 550 V A21 R - bild 1

699 Kb

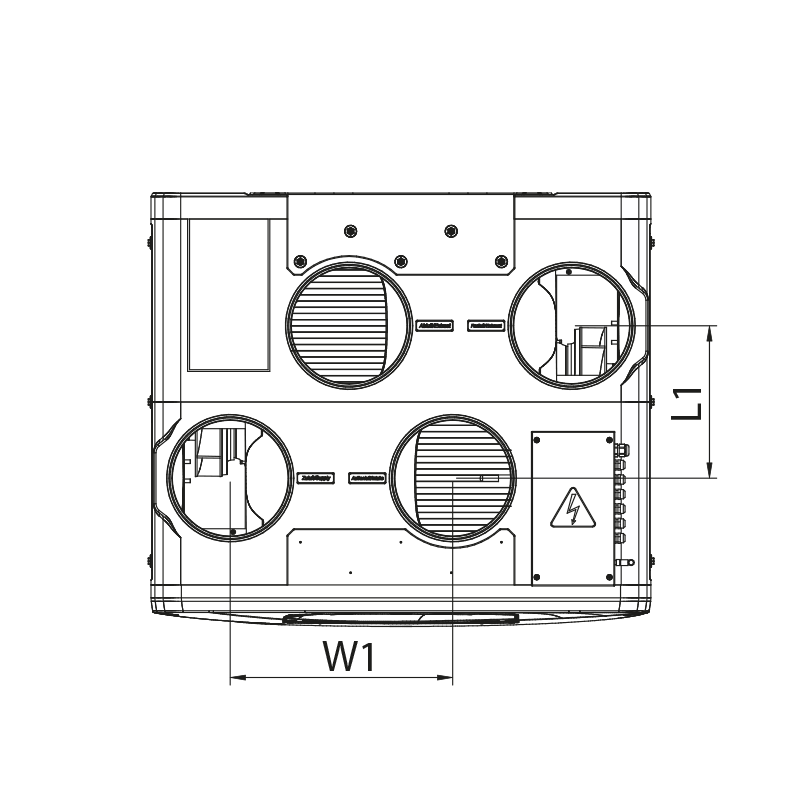

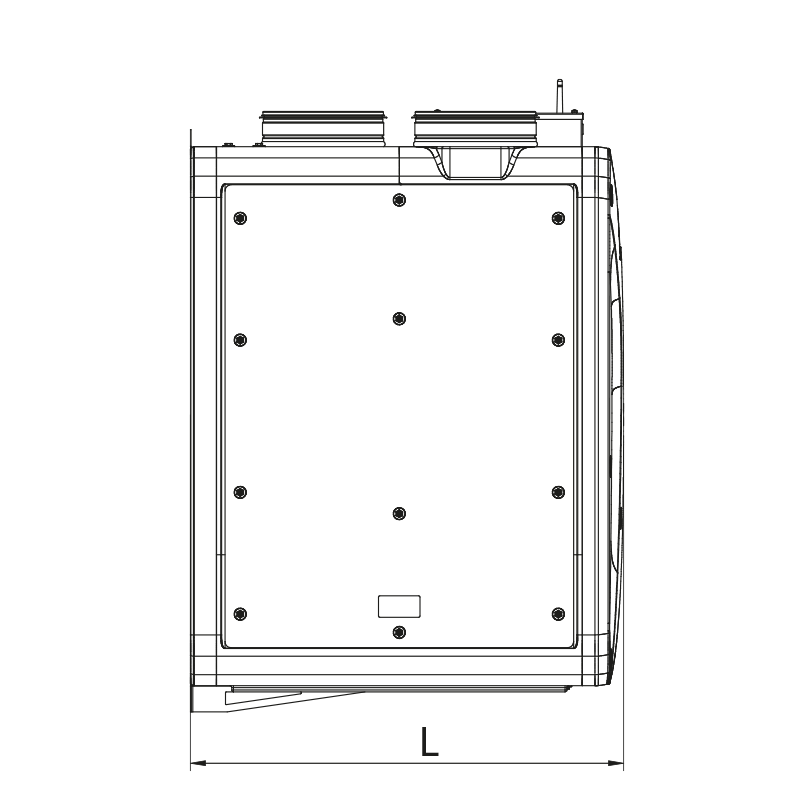

Ø D	H	H1	L	L1	W	W1
200	885	943	711	250	830	365

Bedienfelder

Produktname	Foto	Beschreibung
Vents A25		Touch-Bedienfeld zur Steuerung von Industrie- und Kleinraumlüftungsanlagen
Vents A22		Bedienfelder zur Steuerung von Industrie- und Kleinraumlüftungsanlagen
Vents A22 WiFi		Bedienfelder zur Steuerung von Industrie- und Kleinraumlüftungsanlagen

Sensoren

Produktname	Foto	Beschreibung
Vents HV2		Feuchtigkeitssensor
Vents CO2-1		CO2 Sensor
Vents CO2-2		CO2 Sensor
Vents HR-S		Elektromechanischer Hygrostat
Vents CO2-3		CO2 Sensor

Für runde Kanäle

Produktname	Foto	Beschreibung
Vents SR 200/600		Schalldämpfer aus verzinktem Stahl, gefüllt mit nicht brennbarem schallabsorbierendem Material
Vents SR 200/900		Schalldämpfer aus verzinktem Stahl, gefüllt mit nicht brennbarem schallabsorbierendem Material
Vents SR 200/1200		Schalldämpfer aus verzinktem Stahl, gefüllt mit nicht brennbarem schallabsorbierendem Material

Für runde Kanäle

Produktname	Foto	Beschreibung
Vents KRV 200		Luftklappen zur automatischen Luftstromregelung in runden Lüftungsrohren

Elektrische Heizelemente

Produktname	Foto	Beschreibung
Vents NKD 200-1,2-1 A21 V.2		Rohrheizregister mit Außensteuerung zur Nachheizung der Zuluft
Vents NKD 200-1,7-1 A21 V.2		Rohrheizregister mit Außensteuerung zur Nachheizung der Zuluft
Vents NKD 200-2,0-1 A21 V.2		Rohrheizregister mit Außensteuerung zur Nachheizung der Zuluft

Elektroantriebe

Produktname	Foto	Beschreibung
Vents Belimo TF230		Die Antriebe sind geeignet zur Steuerung der Luftklappen mit der Querschnittsfläche bis 0,4 m², welche die Schutzfunktionen

Sonstiges Zubehör

Produktname	Foto	Beschreibung
Vents SF 596x164x60 Coarse 90% G4		Panel filter G4
Vents SF 596x164x60 ePM1 60% F7		Panelfilter F7
