Der VSD-EC-Ventilator kann sowohl im Rauchabzugsmodus bei einer Temperatur von 400 °C für 2 Stunden als auch im allgemeinen Lüftungsmodus betrieben werden. Der Einsatz eines EC-Motors senkt den Stromverbrauch bei längerem Ventilatorbetrieb. Dies wird durch den hohen Wirkungsgrad des Motors, die elektrische Schaltung und die Möglichkeit erreicht, die Drehzahl stufenlos und präzise ohne externe Frequenzumrichter zu regeln. Im Dauerbetrieb ist der Ventilator für die Förderung von Luft mit Temperaturen bis zu 120 °C ausgelegt. Dank seiner Kombination aus hoher thermischer Beständigkeit, bequemem und schnellem Zugang für Wartungsarbeiten, geringem Geräuschpegel und hoher Energieeffizienz kann der Ventilator in Lüftungssystemen in professionellen Küchenbereichen, Restaurants und Cafés sowie in Lüftungssystemen für Einkaufszentren, Bürogebäude, Parkhäuser, Garagen, Lagerhallen und Industrieanlagen eingesetzt werden.

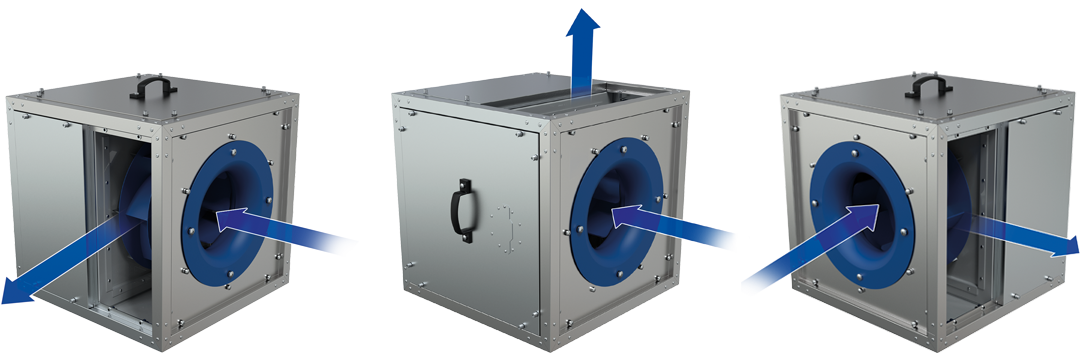

Das Ventilatorgehäuse verfügt über wärme- und schalldämmende Zweischichtplatten aus verzinktem Stahl, die es vor Umwelteinflüssen schützen. Die Platten sind mit 20 mm dicker, nicht brennbarer Mineralwolle isoliert. Das Laufrad mit rückwärts gekrümmten Schaufeln ist pulverbeschichtet. Die Anschlussstutzen, die auch als Schwingungsdämpfer dienen, können quadratischen oder runden Querschnitt haben. Die runden Anschlussstutzen sind mit Gummidichtungen ausgestattet. Die Anschlussstutzen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Die Richtung des Luftstroms wird durch Umstellen der Platten am Ventilatorrahmen gesteuert.
|
Luftdurchsatz: bis zu 27 500 m³/h |
|
Betriebstemperatur: |
Der Ventilator VSD EC wird über ein externes 0–10-V-Steuersignal geregelt. Die maximale Drehzahl des Ventilators ist unabhängig von der Netzfrequenz, wodurch ein einwandfreier und stabiler Betrieb sowohl bei 50-Hz- als auch bei 60-Hz-Netzen gewährleistet ist.
Der Ventilator ist mit einem einphasigen (bis 1,5 kW) oder dreiphasigen EC-Motor ausgestattet, der für eine Spannung von 230/400 V und eine Frequenz von 50 bzw. 60 Hz ausgelegt ist. Der Elektromotor ist außerhalb des Luftstroms angebracht. Die Schutzart des Motors gemäß IEC 60034-5 beträgt IP55.
Der Ventilator wird mit einem quadratischen oder runden Lüftungsrohr montiert. Der Anschluss an die Lüftungsrohre erfolgt über einen flexiblen Einsatz oder einen Adaptereinsatz mit entsprechendem Querschnitt. Die Stromversorgung des Ventilators erfolgt über den externen Anschlusskasten. Der Ventilator kann in jeder beliebigen Position entsprechend der Luftstromrichtung montiert werden, sofern der Zugang für Wartungsarbeiten gewährleistet ist.
