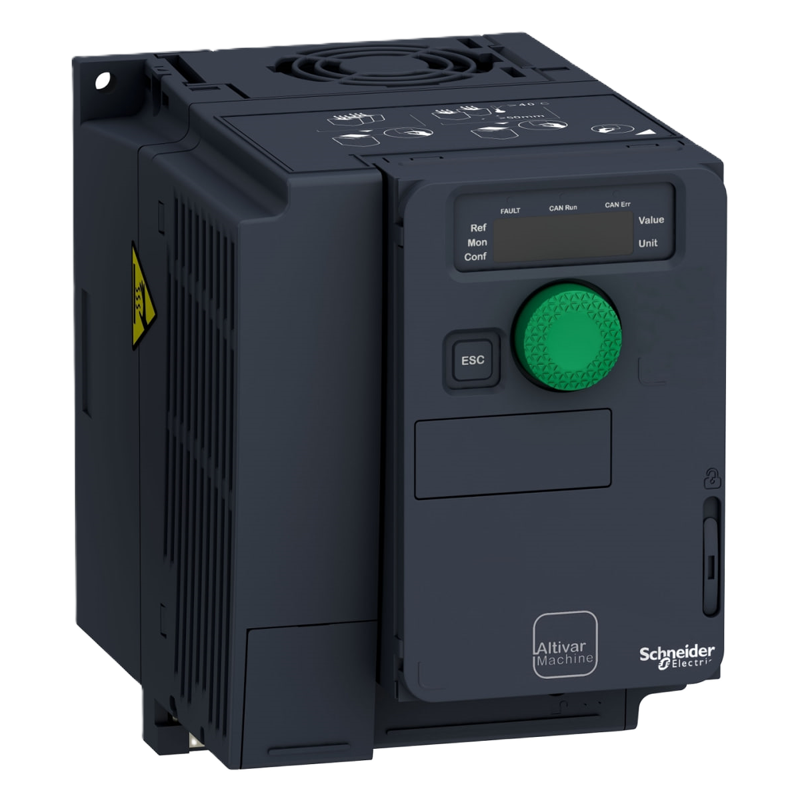

Серия Вентс Altivar Machine ATV320

Преобразователи частоты

ПРИМЕНЕНИЕ

Преобразователи частоты Altivar Machine ATV320 предназначены для управления вентиляторами с трехфазными асинхронными двигателями мощностью от 0,37 до 22 кВт.

Применяются в системах общеобменной вентиляции для регулирования скорости вращения двигателя в соответствии с параметрами системы, что обеспечивает оптимизацию работы вентиляционного оборудования и снижение энергопотребления.

ATV320 также может использоваться в системах подпора воздуха для автоматического поддержания необходимого избыточного давления в лестничных клетках, тамбур-шлюзах, лифтовых шахтах и других защищенных помещениях.

Благодаря встроенным функциям защиты, поддержке различных режимов управления и расширенным возможностям настройки преобразователи частоты ATV320 обеспечивают надёжную и эффективную работу вентиляционного оборудования в различных режимах эксплуатации.

ПРОТОКОЛ ПОРТА ОБМЕНА ДАННЫМИ

Modbus последовательный
CANopen (не поддерживается для модели ATV320D18N4C)

КОЛИЧЕСТВО ВСТРОЕННЫХ ВХОДОВ/ВЫХОДОВ

Аналоговые входы (3): 1 биполярный дифференциальный ±10 В, 1 по напряжению 0...10 В и 1 по току (0–20 мА).
Дискретные входы (6): 4 конфигурируемых (положительная или отрицательная логика), 1 со входом PTC-терморезистора, 1 импульсный вход 20 кГц.
Аналоговые выходы (1): конфигурируемый как выход по напряжению (0...10 В) или по току (0–20 мА).
Дискретные выходы (1): конфигурируемый как «сток (sink) или источник (source) сигнала».
Релейные выходы (2): 1 с контактами NO/NC и 1 с контактами NO.
Входы функций безопасности (1 + 4): 1 с функцией STO и 4 сконфигурированные для функций безопасности на базе дискретных входов.

ЭКСПЛУАТАЦИЯ

Рабочая температура воздуха: от –10 до 50 °C без снижения номинальных характеристик и от 50 до 60 °C с коэффициентом снижения. Печатные платы имеют защитное покрытие в соответствии с классом 3C3 стандарта IEC 60721-3-3 для промышленных сред и классом 3S2 по воздействию твердых частиц. Степень защиты — IP20.
