VENTS Ungedämmte Luftleitungen Aluvent-Serie

VENTS Ungedämmte Luftleitungen Aluvent-Serie

Semiflexible Luftleitungen aus Aluminium.

Modellmerkmale
  • Luftleitungen und Montageelemente
  • Beschreibung
  • Downloads
Beschreibung
Beschreibung
BESCHREIBUNG MERKMALE
  • Flexible Wickelfalzrohre aus Aluminium mit hohen aerodynamischen und Festig-keitseigenschaften.
  • Aus einem nichtbrennbaren, korrosionsbeständigen Aluminiumband hergestellt.
  • Die Triple-Lok Technologie sichert eine hohe Fugendichtigkeit und volle Luftdichtheit der Luftleitung.
  • Niedrige dynamische Verluste.
  • Geringes Gewicht, hohe Elastizität und leichte Montage.
EMPFOHLENER EINSATZ
  • Wohnraum- und Industrielüftungssysteme, Heizund Klimasysteme mit dem maximalen Betriebsdruck 10 000 Pa.
  • Einsetzbar für Zu- oder Belüftungssysteme.
TECHNISCHE DATEN

Artikel Aluvent M Aluvent N Aluvent S Aluvent D
Durchmesserbereich, mm 80/100/110/120/125/130/140/150/160/180/200/250/315
Material Aluminium Aluminium Aluminium Aluminium
Schichtanzahl 1 1 1 1
Gesamtdicke, μ 50 80 100 2х50
Temperaturbereich, °C -30 +250 -30 +250 -30 +250 -30 +250
Max. Luststromgeschwindigkeit, m/s 30 30 30 30
Max. Betriebsdruck, Pa 8000 10000 10000 10000
Min. Biegeradius, mm 0.70хD 0.73хD 0.76хD 0.85хD
Länge, m 1; 2; 2,5; 3; 6 1; 2; 2,5; 3; 6 1; 2; 2,5; 3; 6 1; 2; 2,5; 3; 6

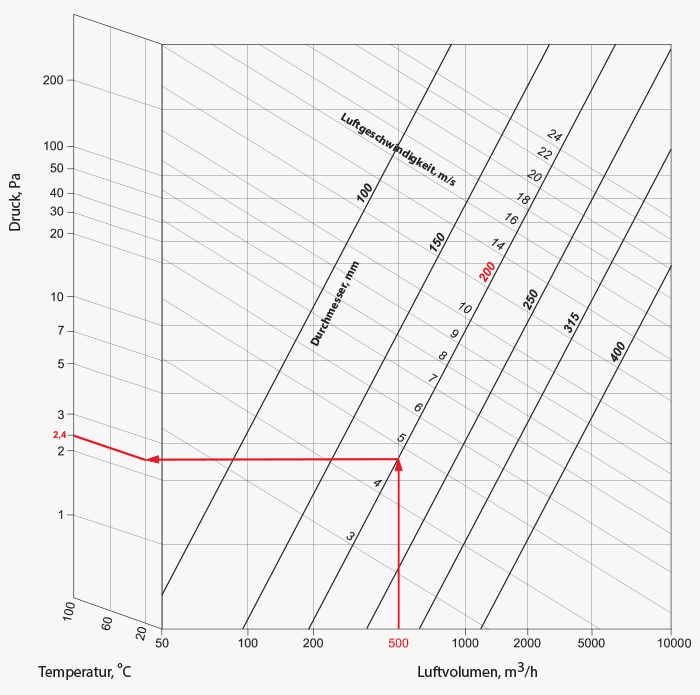

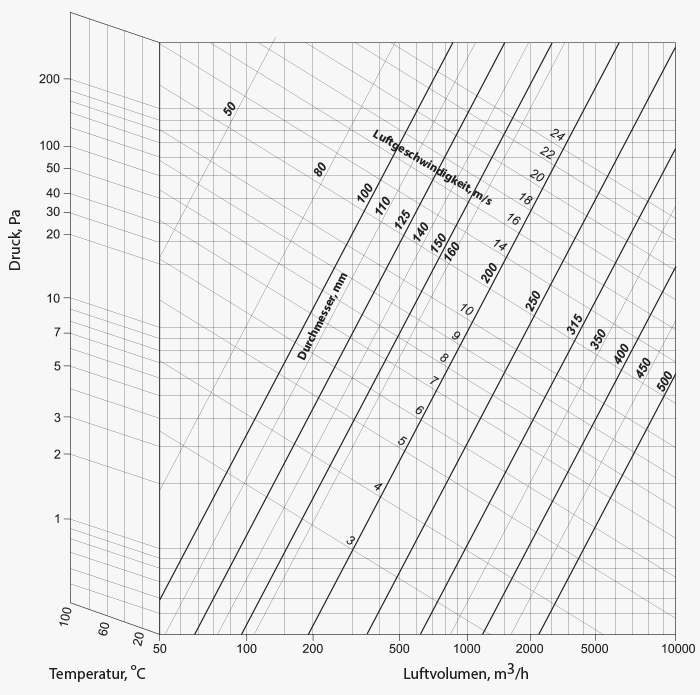

DRUCKVERLUSTDIAGRAMM FÜR EINE 1 M LANGGESTRECKTE LUFTLEITUNG BERECHNUNGSBEISPIEL


  1. Wählen Sie eine diagonale Linie, welche dem Luftleitungsdurchmesser entspricht in mm, z. B. 200 mm.
  2. Finden Sie einen Punkt, wo diese Diagonale die vertikale Linie, welche das Luftvolumen in m3/h anzeigt, (z.B. 500 m3/h) kreuzt.
  3. Eine horizontale Linie, die den Druckverlust für jeden 1 m des geraden Luftabschnittes anzeigt, kreuzt diesen Schnittpunkt.
  4. Multiplizieren Sie den Wert des Druckverlustes (2,4 Pa bei der Temperatur +20 °C) mit der Gesamtlänge des Luftleitungsabschnitt, um den Gesamtwert des Druckverlustes zu erfinden. Zur Berechnung des Druckverlustes bei einem Lüftungssystem mit Segmentbogen betrachten Sie jeden Bogen als einen extra Meter der Luftleitung.
