Серия Вентс Алювент

Гибкий алюминиевый воздуховод высокотемпературный

Описание

Гибкие спирально-навивные воздуховоды из алюминиевой ленты с высокими аэродинамическими и прочностными характеристиками.

Рекомендации к применению

Применяются в системах бытовой и промышленной вентиляции, отопления и кондиционирования с давлением до 10 000 Па.
Для приточной или вытяжной вентиляции.

Особенности

Изготавливаются из негорючей, стойкой к коррозии алюминиевой ленты.
Сверхплотный тройной замок обеспечивает высокую плотность шва и полную герметичность воздуховода.
Низкий коэффициент динамических потерь.
Малый вес, высокая эластичность и легкость монтажа.
Соответствует нормам СНИП 04.05-91 (1998 г.), герметичность – класс «П» (плотные).

Технические характеристики

Артикул	Алювент М	Алювент Н	Алювент С	Алювент Д
Диапазон диаметров, мм	80/100/110/120/125/130/140/150/160/180/200/250/315
Материал	Алюминий
Кол-во слоев	1	1	1	2
Общая толщина, микрон	50	80	100	2х50
Температурный диапазон, °С	-30…+ 250
Максимальная скорость потока, м/с	30
Максимальное рабочее давление, Па	8 000	10 000	10 000	10 000
Минимальный радиус изгиба, мм	0,7хD	0,73хD	0,76хD	0,85хD
Длина, м	1; 2; 2,5; 3; 6

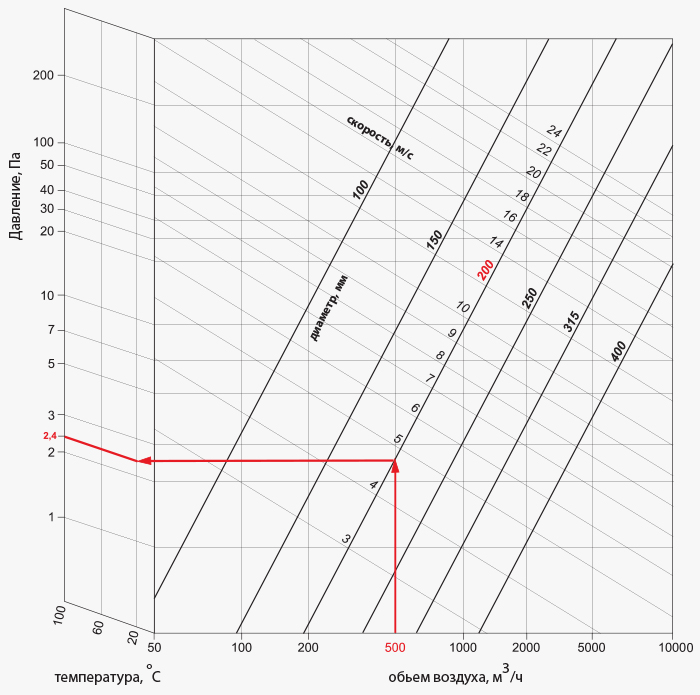

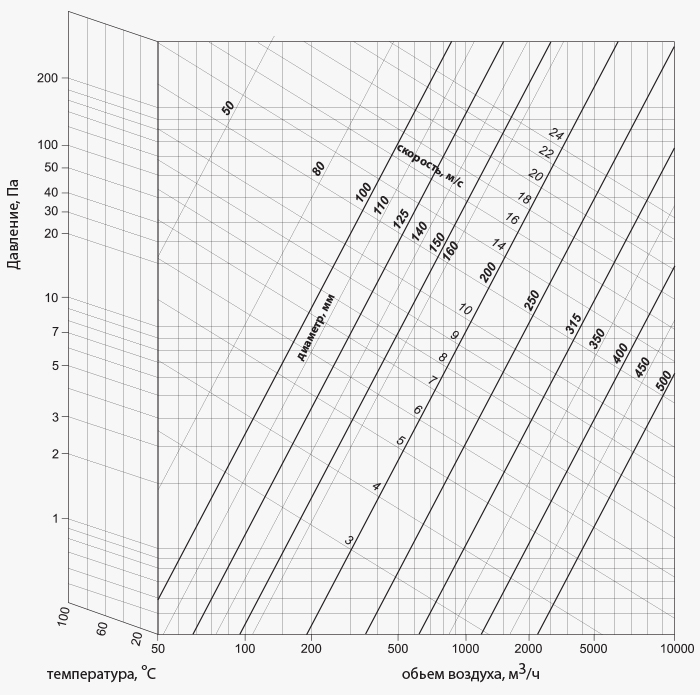

Диаграмма потерь давления на 1 м растянутого воздуховода

Пример расчета:

Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м³/ч (в данном случае 500 м³/ч).
Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
Умножением найденной величины потери давления (в данном случае 2,4 Па/м при температуре воздуха 20 °С) на полную длину данного участка воздуховода, получаем общую величину потери давления. Для расчета потери давления при наличии изгибов, каждый изгиб приравнивается к одному метру воздуховода.
